Фольга графитовая ТМГ®

В качестве сырья для фольги графитовой ТМГ используют природный явнокристаллический графит.

Фольга из терморасширенного графита марки Термографенит (ТМГ) изготавливается по технологии, содержащей специальные методы очистки, химической и термической обработки природного кристаллического графита с последующей прокаткой без связующих веществ. Выпускается в рулонах шириной 500 и 1000мм.


Область применения

Фольга графитовая ТМГ® используется для производства:



  • Cальниковых уплотнений для трубопроводной арматуры, центробежных насосов, прокладок для фланцевых соединений;
  • Гибкой ленты для уплотнения узлов трения и статических соединений;
  • Cпирально-навитых прокладок (СНП);
  • Cальниковых колец для уплотнения узлов трения трубопроводной арматуры и валов центробежных насосов;
  • Нити армированной стекло и хлопчатобумажным волокном или металлической проволокой для дальнейшего производства плетеной графитовой набивки;
  • Нагревательных элементов.


А также в качестве самостоятельного изделия применяется как:


  • Тепловые и электромагнитные экраны;
  • Химически и теплостойкие электропроводящие мембраны;
  • Химически стойкие футеровочные покрытия.

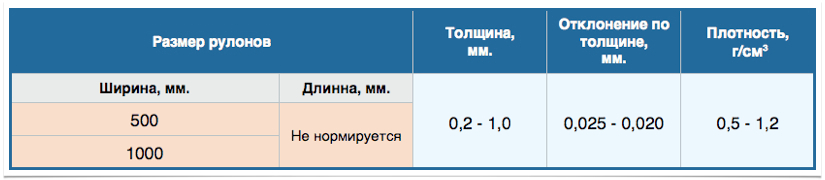

Размер рулонов:

Ширина, ммДлина, ммТолщина, ммОтклонение по толщине, ммПлотность, г/см^3
500, 1000Не нормируется0,2 - 1,00,025 - 0,0200,5 - 1,2

Технические характеристики фольги графитовой ТМГ®:

Термостойкость: на воздухе - 450°С, при обжатии во фланцах - 600°С, в условиях водяного пара - 560°С, в инертной среде - 3000°С. Фольга ТМГ химически и биологически инертна (применяется при рН = 0-14), радиационно-стойкая, нетоксичная, не поддерживает горения, пожаро- и взрывобезопасная, не стареет, имеет антифрикционные свойства, не изнашивает валы и штоки.


Фото ФОЛЬГИ ГРАФИТОВОЙ ТМГ®:

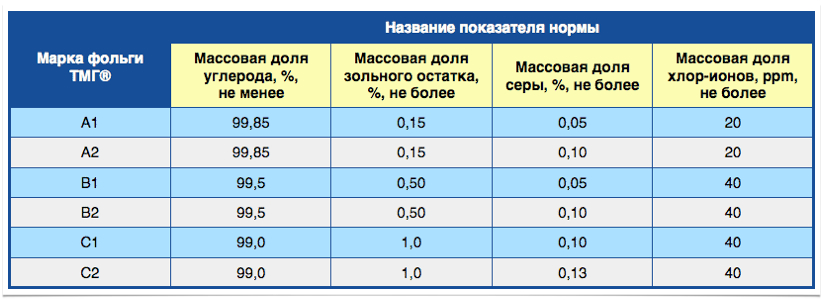

Химический состав фольги графитовой ТМГ® по маркам:

Марка фольги ТМГ®Массовая доля углерода, % (не менее)Массовая доля зольного остатка, % (не более)Массовая доля серы, % (не более)Массовая доля хлоринов, ppm (не более)
A199,850,150,0520
A299,850,150,1020
B199,50,500,0540
B299,50,500,1040
C199,01,00,1040
C299,01,00,1340

Физико-химические характеристики фольги графитовой ТМГ®:

Название показателяНорма
Прочность на растяжение вдоль направления прокатки, МПа3,5 - 7,0
Прочность на растяжение против направления прокатки, МПа3,0 - 6,0
Теплопроводность вдоль листа, Вт/м-К130 - 200
Электрическое сопротивление вдоль листа, Ом-м6,5 - 10,6
Сжимаемость в свободном состоянии под давлением 35 МПа, %35 - 40
Восстанавливаемость после снятия давления 35 МПа, %10 - 20
Плотность, г/см30,5 - 1,5
Потеря массовой доли вещества при прокаливании (450°C, один час), % (не больше)0,3
Коэффициент трения по стали 07X15H6 по ГОСТ 5632 (не больше)0,11

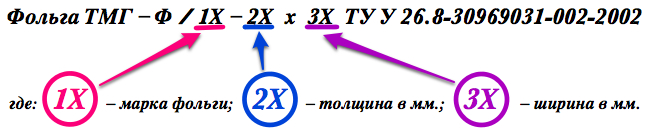

Обозначение при заказе:


Примеры обозначения фольги графитовой ТМГ®:

Фольга ТМГ – Ф/А1 0,5 х 1000 ТУ У 26.8-30969031-002-2002

Расшифровка артикула: Фольга графитовая типа ТМГ-Ф, марка фольги А1, толщина 0,5мм., ширина 1000мм.


Узнать стоимость данной продукции можно, отправив ЗАЯВКУ.
