АТК 26-18-5-93 Заглушка поворотная

Заглушка поворотная АТК 26-18-5-93

Поворотная заглушка АТК 26-18-5-93 состоит из самой заглушки, колец и приваренными между ними прутиков. Заглушка поворотная монтируется во фланцевые соединения (чаще всего, между воротниковым фланцем по ГОСТ 12821-80) нужная часть в зависимости от потребности перекрытия трубопровода или нет. Соответственно геометрические параметры заглушки поворотный обязаны всецело соответствовать исполнениям фланца, составляющих фланцевые соединения.

Конструкция, размеры и технические требования

Применяются заглушки поворотные, при производстве ремонтной работы на трубопроводе, а также как замена сложный и дорогостоящих запорных арматур (шаровый кран, задвижка, запорный клапан и т.д). Огромным плюсом и отличием от заглушки по Т-ММ-25-01-06, является замена плоских перемычек на два прутка, что гораздо улучшает монтажные работы с  ЗП.

Заглушки поворотные предназначены для работы со средами, вызывающими скорость проникновения коррозии не более 0,4 мм в год, а также для сред, вызывающих коррозионное растрескивание металла.

исполнения поворотных заглушек

Исполнение 1. Заглушки поворотные с соединительным выступом на условное давление от 1,6 до 4,0 МПа;

Заглушки поворотные с соединительным выступом на условное давление от 1,6 до 4,0 МПа


 Размеры в мм

Условное давление

D

d1

d2

A

B

b

b1

h

d

Масса, кг

не более

Ду 80

133

78

76

160

50

12

16

2

10

2,5

Ду 100

158

96

94

180

60

3,5

Ду 150

212

146

142

240

70

14

18

6,0

Ду 200

268

202

196

295

75

18

22

12,5

Ду 250

320

254

244

355

80

21

25

20,0

Ду 300

370

303

294

410

22

28

3

28,0

Ду 350

430

351

344

470

24

30

16

41,5

Ду 400

482

398

390

525

26

32

55,0

Ду 500

585

501

490

650

85

30

36

90,0

Ду 700

800

692

680

840

100

37

45

4

20

206,0

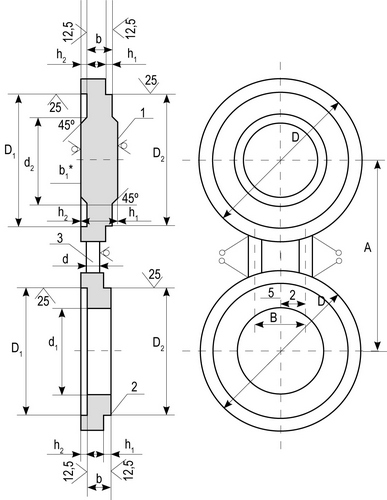

Исполнение 2. Заглушки поворотные выступ-впадина на условное давление 1,6–10,0 МПа (16–100 кгс/см2)
Заглушки поворотные выступ-впадина на условное давление 1,6–10,0 МПа (16–100 кгс/см2)
Размеры в мм

Условное давление

D d1 d2 A B b b1 h d

Масса, кг

не более

Ду 200 278 202 196 310 75 21 25 2 10 16,0
Ду 250 335 254 244 370 80 24 28 26,0
Ду 300 390 303 294 430 30 3 16 35,0
Ду 350 450 351 344 490 26 32 50,0
Ду 400 505 398 390 550 90 30 36 72,0
Ду 500 615 500 490 660 34 40 124,0

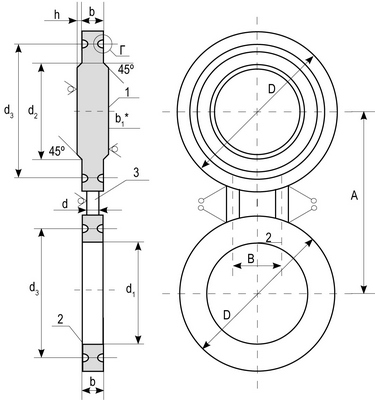

Исполнение 3. Заглушки поворотные под прокладку овального сечения на условное давление 6,3–16,0 МПа (63–160 кгс/см2).
Заглушки поворотные под прокладку овального сечения на условное давление 6,3–16,0 МПа (63–160 кгс/см2)
Размеры заглушка поворотная в мм

Условное давление

D d1 d2 A B b b1 h d

Масса, кг

не более

Ду 50 102 48 46 125 50 12 16 2 10 1,5
Ду 80 133 78 76 160 14 18 3,0
Ду 100 158 96 94 190 60 16 20 4,5
Ду 150 212 145 142 250 70 21 25 10,0
Ду 200 285 200 196 320 75 26 30 16 21,0
Ду 250 345 252 244 385 80 30,0
Ду 300 410 301 294 450 32 3 43,0
Ду 350 465 351 344 510 30 36 62,0
Ду 400 535 398 390 585 105 34 40 94,0
Ду 500 615 495 490 670 100 44 50 20 148,0



Технические требования по АТК заглушки поворотные

  1.   Заглушка поворотная должна производится в строгом соответствии требований настоящих альбомов типовой конструкции по чертежу, утвержденному в установленном порядке.
  2.  Добавка на коррозийность используется 4 мм.
  3.  Давление условное и рабочее - по ГОСТ 356.
  4.  Требование к материалу, вид его испытания должно соответствовать ОСТ 26-291.
  5.  Материальные исполнения заглушки поворотный обязано строго соответствовать:
Температура, °С Наименование деталей
Заглушка Кольцо Вставка
Марка стали и обозначение стандарта Марка стали и обозначение стандарта
от минус 20 до 200

Ст 3 ГОСТ 380

Ст 20 ГОСТ 1050

Ст 3

ГОСТ 380

от минус 40 до 475

16ГС ГОСТ 5520

20ЮЧ ТУ 14-1-4853

20ЮЧ ТУ 26-0303-1532

09Г2С

ГОСТ 19281

от минус 70 до 475 09Г2С ГОСТ 5520



Материалы заглушки поворотный выбираются в каждой отдельной ситуации в зависимости от требований к условиям их использования.

Допускаются изготовления заглушки поворотный из другой марки стали, от требований эксплуатации, по нормативно-техническим документам, утвержденным в установленном порядке.

Категория стали Ст 3, 16ГС, 09Г2С выбирается при разработках рабочих документов от требований к  условий эксплуатации.

2.6. Предельное отклонение размера: h1 и h2 - +0,5 мм; D2 - h12; D1 - H12; d3 - ±0,15 мм; b2, h3 - ±0,4 мм; Неуказанными предельными отклонениями размера - по рабочему чертежу, утвержденному в установленных порядках.
2.7. Предельное отклонение от номинальных размеров b1 - по соответствующему стандарту на листовой и полосовой прокат, для поковки  для штамповки - по II классу ГОСТ 7505.
2.8. Массы заглушки поворотной подсчитываются при плотностях материалов - 7850 кг/м3.
2.9. Заглушка поворотная рассчитывается на использование с прокладкой эластичной, асбометаллической, спирально-навитой и овального сечений.
2.10. Поверхность заглушки поворотной не должна иметь раковин, трещин, заусенцев и других дефектов, уменьшающих прочность заглушки и надежность соединения.
2.11. Уплотнительные поверхности частей заглушек, находящихся в нерабочих положениях должны подвергаться консервациям по вариантам BЗ-1 ГОСТ 9.014 с последующим расконсервациями при поворотах в рабочее положение.
2.12. Заглушка поворотная должна подлежать гидроиспытаниям. Давление гидроиспытаний Рпр = 2,1; 3,3; 5,2; 8,1; 12,9; 20,6 МПа.
2.13. Допускаются изготовления заглушки поворотной сварной при условиях полных проварок и 100 % контроля качества сварного шва в соответствии с ОСТ 26-291.
2.14. Конструктивные элементы подготовленной кромки под сварку обязаны иметь соответствие ГОСТ 5264. Сварной материал и контроль сварочных швов обязан иметь соответствие ОСТ 26-291.
2.15. Сроки служб заглушек поворотных составляет не меньше 10 лет.
2.16. Заглушка поворотная должна быть ярко окрашенной.
2.17. При поставках заглушки поворотной как самостоятельного изделия маркируется на боковых поверхностях заглушек условными обозначениями без наименований изделий, товарные знаки предприятий-изготовителей и номеров партий. К каждой партии заглушки поворотной обязан быть приложен сертификат. Для заглушки поворотной, не имеющей самостоятельной поставки, маркировка в порядке, используемой на предприятиях-изготовителях.
2.18. Расположения заглушек поворотный указывают на чертежах общих видов блоков, при этом должны обеспечиваться возможности поворотов заглушек.
2.19. При поворотах заглушек, шпильки во фланцевом соединение обязаны выворачиваться, за исключениями двух: фиксирующие (являющейся осью поворота) и диаметрально расположенными, которые обязаны быть ослабляться на зазор, допускающий возможность осуществление поворота (см. приложение 2, черт. 4).

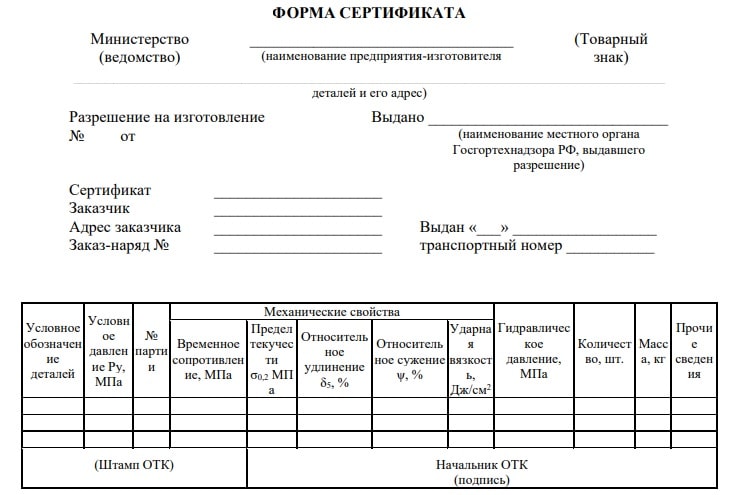

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ФОРМА СЕРТИФИКАТА

Приложение 1 АТК 26-18-5-93

ПРИЛОЖЕНИЕ 2

Расположение заглушек во фланцевых соединениях

Чертеж 4 АТК 26-18-5-93

1. Утвержден и введен в действие

2. Разработчики:

Пролесковский А.Ю., Федорова А.М.

3. Ссылочные нормативно-технические документы

Обозначение НТД, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 9.014-78

ГОСТ 356-80

ГОСТ 380-88

ГОСТ 1050-88

ГОСТ 5520-79

ГОСТ 5264-80

ГОСТ 7505-89

ОСТ 26-291-87

ТУ 14-1-4853-90

ТУ 26-0303-1532-84

2.11

2.3

2.5

2.5

2.5

2.14

2.7

2.4

2.5

2.5

Полный текст документа - Заглушки поворотные АТК 26-18-5-93
