Листовой графитовый материал ТМГ®

Листовой графитовый материал ТМГЛистовой графитовый материал ТМГ производится как неармированный, так и армированный.

Неармированный листовой графитовый материал ТМГ-Л изготавливается путем прокатки  терморасширенного графита.

Армированный листовой графитовый материал ТМГ-ЛА производится путем совместной прокатки графитового листа с перфорированным или гладким металлическим листом толщиной 0,1-0,2 мм, или металлической сеткой. В качестве армирующего материала используется углеродная или нержавеющая сталь. Листовой материал ТМГ толщиной до 3-х мм производится по бесклеевой технологии.

Область применения


Листовой материал ТМГ® используется при изготовлении:

Листовой материал ТМГ
  1. Плоских армированных или неармированных прокладок фланцевых соединений арматуры и трубопроводов;
  2. Плоских уплотнений для емкостей и аппаратов высокого давления;
  3. Прокладок под головки блока цилиндров и коллекторов двигателей внутреннего сгорания;


Применяется в химической, нефтеперерабатывающей, газовой промышленности, а также на объектах тепловой и атомной энергетики.

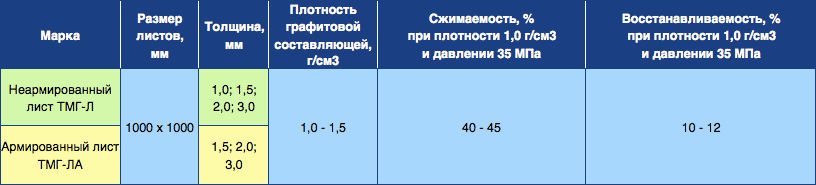

Характеристики листовых материалов:

Характеристики листовых материалов ТМГ

Условия эксплуатации: температура от 196 до 6ОО°С; давление - до 40 МПа.

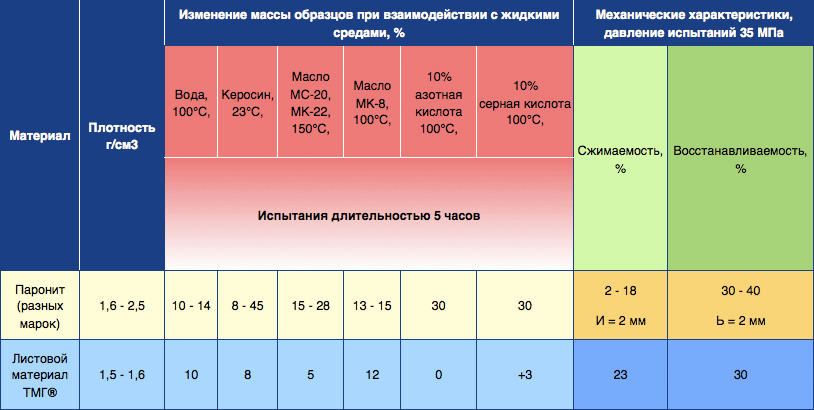

Результаты сравнительных испытаний листовых материалов из терморасширенного графита и паронита по ГОСТ 481-80.

Результаты сравнительных испытаний листовых материалов из ТМГ

Продукция из листового графитового материала

Наименование

Описание

ПГЛ 1000

Лист неармированный из гибкого терморасширенного графита, обладает устойчивостью ко множеству химических сред, защищает от  коррозии, сжимаемость до 50%, восстанавливаемость до 15%,применяется для уплотнения неровных поверхностей фланцев.

Стандартные изделия имеют размеры:
1000 х 1000 мм, 1500 х 1500 мм
толщина от 1 до 5 мм.

ПГЛ 1100

Лист из гибкого терморасширенного графита, армированный перфорированной металлической фольгой, химически инертен к большинству агрессивных сред, защищает от коррозии, сжимаемость до 40%, восстанавливаемость до 15%, позволяет уплотнять неровные поврежденные поверхности фланцев и разъемов.

Стандартные изделия имеют размеры:
1000 х 1000 мм, 1500 х 1500 мм
толщина от 1 до 5 мм.

ПГЛ 1300

Лист из гибкого терморасширенного графита, армированный гладкой металлической фольгой, химически инертен к большинству агрессивных сред, не способствует коррозии, сжимаемость до 35%, восстанавливаемость до 10%, позволяет уплотнять неровные поврежденные поверхности фланцев и разъемов.

Стандартные изделия имеют размеры:
1000 х 1000 мм, 1500 х 1500 мм
толщина от 0,75 до 5 мм.

ГЕРМОРУМ МГ-100С

Представляет собой гибкий многослойный материал из листового терморасширенного графита, армированного стеклотканью. Армирование стеклотканью повышает максимально допустимое давление изделия изготовленного на его основе и её надежность, особенно в условиях жаркого климата, и крайнего севера. Пользуется популярностью при изготовлении уплотнительных прокладок фланцев и разъемов сложной конфигурации. Рабочие температуры от -200 до +650°С

Стандартные изделия имеют размеры:
Максимальные размеры листа 1000*1000 мм
Толщина листа 2мм. 3мм. По спецзаказу 4 мм.

 ГЕРМОРУМ МГ-140

Представляет собой гибкий многослойный материал из  терморасширенного графита,  армированного перфорированной нержавеющей сталью 12Х18Н10Т  толщиной 0,1 – 0,3 мм. Армирование нержавеющей сталью повышает максимально допустимое давление на изделие изготовленное на её основе. Пластичный, хорошо прижимается, химически и термостоек, обладает высокой стойкостью к термоциклированию, не впитывает рабочие жидкости, не прикипает к уплотняемым поверхностям.

Стандартные изделия имеют размеры:
Максимальные размеры листа 1000*1000 мм
Толщина листа 2мм. 3мм. По спецзаказу 4 мм.

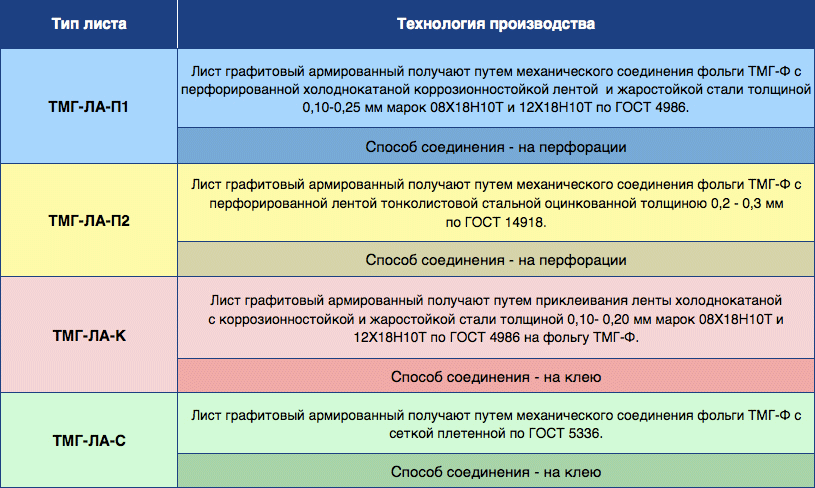

Типы листов графитовых армированных ТМГ®:

Типы листов графитовых армированных ТМГ

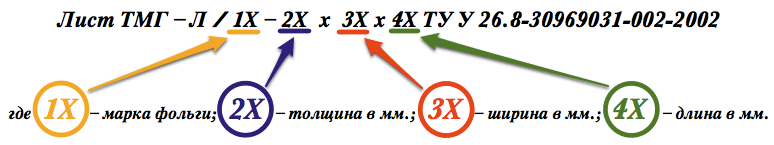

Обозначение при заказе:

Обозначение при заказе

Примеры обозначения листового графитового материала ТМГ®:

 Лист ТМГ – Л/B1  1,0 х 1000 x 1000 ТУ У 26.8-30969031-002-2002

Расшифровка артикула: Лист графитовый неармированный типа ТМГ-Л, с маркой графитовой фольги ТМГ В1, толщиной 1,0 мм., шириной 1000 мм., длиной 1000мм.


Лист ТМГ – ЛА – П1/B1  2,0 х 1000 x 1000 ТУ У 26.8-30969031-002-2002

Расшифровка артикула: Лист графитовый типа TMГ-ЛА-П1, армированный перфорированной холоднокатаной лентой из коррозионно-стойкой и жаростойкой стали, с маркой графитовой фольги ТМГ В1, толщиной 2,0 мм., шириной 1000 мм., длиной 1000 мм.

Примеры поставок. Упаковка

 Поставки листов ТМГ

Мы предлагаем широкий выбор графитового листового материала по выгодным ценам. Вся наша продукция отличается высоким качеством и имеет соответствующие сертификаты подтверждения. Особенно популярен лист графитовый МГ 140, который востребован на рынке. Мы способны осуществлять поставки как небольших, так и крупных партий этого товара. Кроме того, у нас в наличии медно-графитовый лист, который идеально подходит для применения в условиях повышенной влажности.

Узнать стоимость данной продукции можно, отправив ЗАЯВКУ.
