Спирально-навитые прокладки СНП

Спирально-навитые прокладки СНП в наличии ПО СТАНДАРТАМ: ОСТ 26.260.454-99, ГОСТ Р 52376-2005, ASME B16.5, ТУ  5278-033-13267785-06, ТУ 3689-010-93978201-2008

прокладки спирально-навитые

Прокладки спирально навитые используют в трубопроводных системах, компрессорах, клапанах, ими герметизируют сосуды высокого давления, насосы, арматуру, котлы и теплообменники, а также применяют для промышленности нефтедобывающей и нефтеперерабатывающей, химической, энергетической и т.д. В сравнении, у прокладок из листового материала срок эксплуатации меньше, чем у спирально-навитой прокладки. Прокладка СНП снижает объем потерь рабочей жидкости, выдерживает больший диапазон температуры и ее значительные перепады, серьезные перепады давления. Такие прокладки легко устанавливать — СНП не требует большого количества времени на специальную обработку сцепляемых поверхностей.

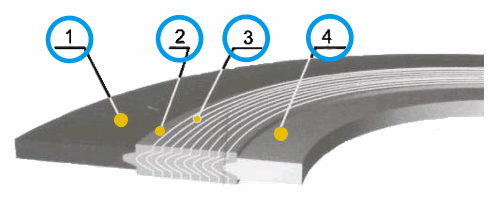

Спирально-навитая прокладка СНП это прокладка, состоящая из стального центрирующего (внешнего) кольца, спирально-навитой уплотнительной ленты (наполнителя) и внутреннего кольца, выполненного из специальной стали, спирально-навитые прокладки создаются путем намотки чередующихся полос из металла и материала наполнителя. В зависимости от требований термостойкости и химической совместимости, наполнитель и материал обмотки могут быть изменены.

Производство прокладок спирально-навитых

Прокладки СНП (спирально-навитые) изготавливают из слоев стали в форме V или W образной. Чередуются слои с лентой профилированной холоднокатаной антикоррозийной металлической, керамикой или ПТФЭ, лентой мягкого наполнителя из терморасширенного графита. Такие прокладки СНП не теряют своих герметизирующих свойства в условиях температуры до +1000°С и под давлением до 25 МПа.

Спирально-навитая прокладка СНП зависит от механических характеристик сформированной металлической спиральной полосы, а не от свойств сжатия более традиционных материалов прокладки. Это делает его особенно подходящим для низких или колеблющихся нагрузок болтов. Уплотнительные полосы или наполнители обычно представляют собой графит, хотя могут использоваться и другие материалы, такие как ПТФЭ, обмотки всегда выполнены из стали.Чтобы этот тип прокладки работали, спираль не должна быть слишком сжатой, поэтому обычно используется один из двух типов управления сжатием.

Исполнение перегородок прокладки спирально-навитой зависит от типа оборудования, которое уплотняют. Спирально навитые прокладки СНП, цена которых зависит от толщины, ТУ, вида наполнителя, разновидности самого изделия, стали ограничительных колец, реализуются в розницу и оптом. Учитывают способы применение СНП прокладок, маркировку товара, значения его размеров, соответствие прокладок ГОСТ-стандартам.

Ращличный типы прокладки СНП производитель может изготовить из широкого спектра металлов, чтобы противостоять химическому воздействию и деградации, связанной с температурой, и использоваться в сочетании с графитовым наполнителями.

Главные виды СНП прокладки производят по нормативным документам: ОСТ 26.260.454-99, DIN, BS, API, ANSI, ASME, ГОСТ Р 52376-2005. По данным нормативным документам допускается изготовление как прокладок стандартных размеров, так и не стандартных.

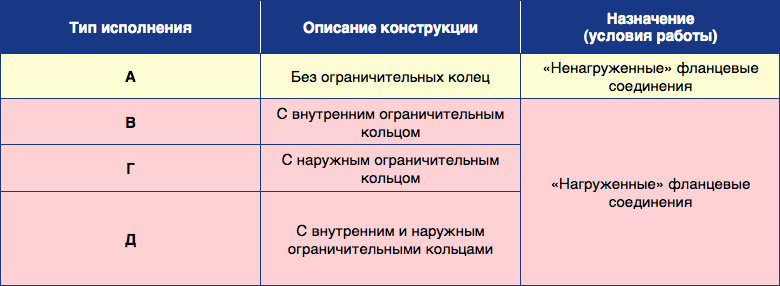

В зависимости от исполнения, различают 4 типа СНП:

  • Без ограничительных колец (тип А,Б)
  • С внутренним ограничительным кольцом (тип В)
  • С наружным ограничительным кольцом (тип Г)
  • С наружным и внутренним ограничительными кольцами (тип Д)

Спирально-навитые прокладки долговечны, легко устанавливаются и снимаются.

Также Вы можете выбрать фланцы в каталоге нашего сайта.

Установка СНП прокладок

Сборку фланцевых соединений с использование прокладок СНП следует производить в следующем порядке

  • Проверить фланцы, включая параллельность уплотнительных поверхностей, СНП и крепежные детали, Во фланцевых соединениях типа «выступ – впадина» и «шип – паз», измерить высоту выступа/шипа и глубину впадины/паза и убедиться, что выступ/шип по высоте больше впадины/паза;
  • очистить уплотнительные поверхности фланцев от загрязнений;
  • нанести смазку на резьбовую часть болтов (шпилек) и гаек;
  • установить СНП прокладку в посадочное место и смонтировать крепеж;
  • завинтить гайки до достижения контакта фланцев с СНП;
  • произвести затяжку крепежа в 3-4 прохода, контролируя после каждого прохода параллельность фланцев.
  • Отклонение параллельности уплотнительных поверхностей фланцев должно определяться щупом, как разность между значениями зазора _1 и _2 и не должно превышать 1/4 толщины СНП, но не более 0,4 мм для фланцев диаметром до 1000 мм;
  • Уплотнительные поверхности фланцев должны быть очищены от загрязнений, обезжирены уайт-спиритом по ГОСТ 3134 или ацетоном по ГОСТ 2768 и осушены;
  • На резьбовую часть болтов и гаек должна быть нанесена смазка из смеси графита ГС-4 по ГОСТ 8295 с глицерином по ГОСТ 6259 в соотношении 25-33% графита и 75-67% глицерина;
  • Перед установкой СНП во фланцевые соединения уплотнительные поверхности фланцев смазываются графитом ГС-4.
  • Затяжка крепежа должна производиться в крестообразной последовательности, указанной цифрами на рис. 2., Затяжка должна выполняться в 3-4 прохода.
  • Для затяжки крепежа должны применяться гаечные ключи с нормальной длиной рукоятки по ГОСТ 2838, ГОСТ 2839, специальные ключи, а также динамометрические ключи. Применение различных рычагов в целях удлинения плеча при затяжке крепежа ключами не допускается.

Прокладки спирально навивные различаются по типам, это значит, что в зависимости от их конструкции возможны различные условия применения и характеристики соединения.

Материал и масса прокладки СНП

Основная уплотняющая часть прокладки (ленту каркаса) создают по ГОСТ 4986-79 из сталей марок: хастеллой, монель, 12Х18Н9, 10Х17Н13М3Т, 08Х18Н10Т, 12Х18Н10Т,  10Х17Н13М2Т и др. В качестве наполнителя можно использовать следующие материалы которые указаны в Таблице 1.

Таблица 1. Материалы наполнителя прокладок СНП

Наполнитель

Условия эксплуатации

Материал

Обозначение

Рабочая среда

Температура, °C

Давление, МПа

Паронит ТП-1 ТУ 38.114202-81, Паронит ТП-1р ТУ38.114285-831Неагрессивные среды: пар, вода, сухие газы, тяжелые нефтепродукты и др.до + 45025
Паронит ПК ГОСТ 481-802Агрессивные среды: кислоты, щелочи, окислители, продукты нефтегазопереработки, нитрозные и другие агрессивные газыдо 2501.6
Терморасширенный графит3Агрессивные и неагрессивные среды: пар, вода, сухие газы, тяжелые нефтепродукты, кислоты, щелочи, растворители, продукты нефтегазопереработки-200 + 60025
ПТФЭ (тефлон)4Агрессивные и неагрессивные среды: пар, вода, сухие газы, тяжелые нефтепродукты, кислоты, щелочи, растворители, продукты нефтегазопереработки.-200 + 28020
Пленка фторопластовая защитная Ф-4МБ-В ТУ 6-05-05-248-845Агрессивные среды: кислоты и щелочи любой концентрации, продукты нефтегазопереработки, растворители.-196 + 20025


При производстве прокладки СНП или заказе данной продукции у иностранных производителей следует учитывать различия в основных характеристиках марок сталей отечественной и зарубежной. Такие отличия приведены в таблице 2.

Таблица 2. Отличие между маркой нержавеющей стали российского и заграничного производства

СНГ: ГОСТЕвропа: ENСША: AISIГермания: DINТемпература °C: минимумТемпература °C: максимум
08Х18Н10Apr-1987304X5CrNi 18-10-250550
03Х18Н11Apr-1992304LX2CrNi 19-11-250550
08Х17Н13М2ТMar-1951316X5CrNiMo 17-12-2-100550
03Х17Н14М3Mar-1954316LX2CrNiMo 17-12-2-100550
10Х17Н13М2ТJan-1985316TiX6CrNiMoTi 17-12-2-100550
12Х18Н10ТJan-1955321X10CrNiTi 189-250550


Применение прокладки СНП

  1. Данные уплотнения обладают высокой надежностью, сохраняют свойства упругости при термоциклировании.
  2. Учитывая повышенную ответственность уплотняемых узлов и высокую стоимость СНП, работы по монтажу и обслуживанию фланцевых соединений должны проводиться специально подготовленным персоналом в соответствии с руководством по эксплуатации СНП, входящим в комплект поставки.
  3. При монтаже фланцевых соединений, во избежание разрушений спирально навитых прокладок и с целью возможности их вторичного применения, СНП должны обжиматься с соблюдением требований таблиц 10,11.
  4. Затяжка гаек фланцевого соединения должна производиться крестообразным обходом в 3 - 4 обхода с проверкой зазора между фланцами щупами. Выравнивание перекоса между плоскостями фланцев за счет неравномерной затяжки гаек не допускается. Степень обжатия прокладок СНП типа А при уплотнении разгруженных фланцев с гладкими уплотнительными поверхностями может контролироваться набором калиброванных пластин (щупов) или индикатором. Обжатие спирально навитых прокладок остальных конструкций производится до упора стандартным гаечным ключом без дополнительных удлинительных элементов.
  5. При эксплуатации СНП при температуре до 400 °С поверхности, образованные слоем наполнителя, рекомендуется смазывать смазкой ВНИИ НП-263 по ГОСТ 16862 или ЦИАТИМ-202 по ГОСТ 11110 тонким равномерным слоем для предотвращения прилипания наполнителя к стали и исключения повреждения СНП при разборке фланцевого соединения. При эксплуатации прокладки СНП при температуре свыше 400 °С на поверхности уплотнителя рекомендуется нанести порошок графита ГОСТ 8295.

Характеристики СНП прокладок

Тип

исполнения

Наполнитель

Епр,

МПа

m

q0, МП а

Рабочая температура, t, C0

20

100

200

250 | 300

400

500

q max , МПа

СНП А, СНП Г

фторопласт

4000

1,5

40

100

100

90

90

-

-

Фольга

графитовая

5000

1,5

30

100

100

90

90

90

80

80

фторопласт

8000

1,5

40

300

170

160

150

-

-

СНП В, СНП Д

Фольга

графитовая

10000

1,5

30

300

170

160

150

140

120

100

Прокладки CHП не зависимо от типа исполнения, имеют значения толщины в обжатом состоянии согласно следующей таблице

Толщина в не обжатом состоянии, b

Толщина в обжатом состоянии

2,5

1.9 +0,1

3.2

2.4 +0,1

4.5

3,3+0,1

5,0

3,6+0,1

Примечание - Обжатие СНП прокладок на 25-30% является достаточным для обеспечения герметичности фланцевого соединения , при этом удельное давление на спиральной части СНП примерно равно q=100 МПа и не зависит от типа спирально-навитой прокладки и фланцевого соединения.


Маркировка прокладок СНП

Для стандартного ряда СНП:

Маркировка СНП прокладки для стандартного ряда

Примеры маркировки СНП прокладок спирально-навитых ТМГ® по ТУ:

СНП ТМГА 4-5-400-3,2-1,6ТУ У 29.2-30969031-012:2006

Расшифровка артикула: Спирально-навитая прокладка с наполнителем из фольги графитовой ТМГ (ТУ У 26.8-30969031-002-2002), типа исполнения А (отсутствуют ограничительные кольца), типа уплотнения 4-5 (уплотнение фланцевого соединения типа «шип-паз»), диаметром условного прохода DN 400мм.(для фланцев сосудов и аппаратов), толщиной 3,2мм., для условного давления 1,6МПа.

СНПФ Д1-1-400-3,2-1,6ТУ У 29.2-30969031-012:2006

Расшифровка артикула: Спирально-навитая прокладка с наполнителем из ленты фторопластовой, марки Ф-4 ГОСТ 10007, исполнения Д (с внутренним и наружным ограничительными кольцами), типа уплотнения 1-1 (уплотнение фланцевого соединения с гладкими уплотнительными поверхностями), диаметром условного прохода DN 400мм., толщиной 3,2мм., для условного давления 1,6МПа.


Для нестандартного ряда прокладок:

1. Без ограничительных колец.

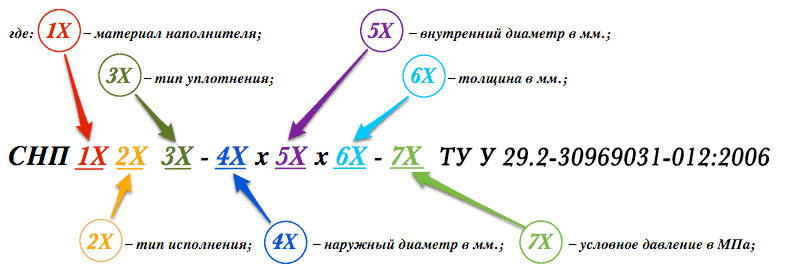

Маркировка СНП прокладки для нестандартного ряда

Примеры обозначения прокладок СНП спирально-навитых ТМГ®:


СНП ТМГА1-1-150-100-3,2-1,6ТУ У 29.2-30969031-012:2006

Расшифровка артикула: Спирально-навитая прокладка с наполнителем из фольги графитовой ТМГ (ТУ У 26.8-30969031-002-2002), типа исполнения А (отсутствуют ограничительные кольца), типа уплотнения 1-1 (уплотнение фланцевого соединения с гладкими уплотнительными поверхностями), Дн=150мм., Двн=100мм., толщиной 3,2мм., для условного давления 1,6МПа.

2. С внутренним или наружным ограничительным кольцом

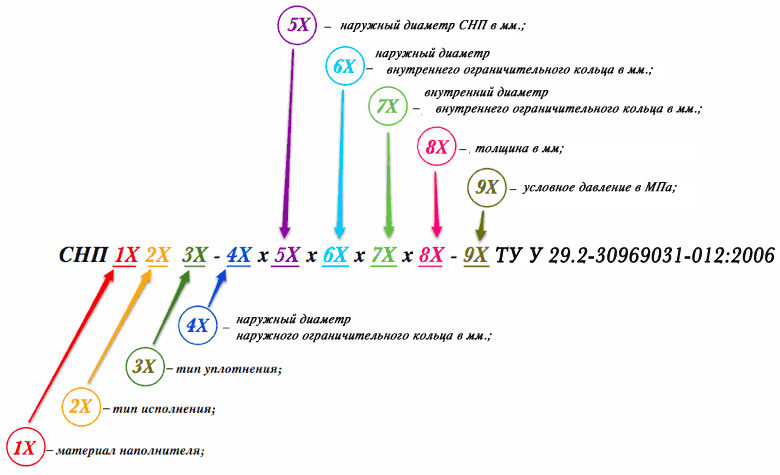

Маркировка СНП прокладки с внутренним ограничительным кольцом

Примеры обозначения (маркировка) прокладок спирально-навитых ТМГ® тип Д:


СНП ТМГД1-1-180х150х120х100х3,2-1,6ТУ У 29.2-30969031-012:2006

Расшифровка артикула: Спирально-навитая прокладка с наполнителем из фольги графитовой ТМГ (ТУ У 26.8-30969031-002-2002), типа исполнения Д (с внутренним и наружным ограничительными кольцами), типа уплотнения 1-1 (уплотнение фланцевого соединения с гладкими уплотнительными поверхностями), наружный диаметр наружного ограничительного кольца 180мм., наружный диаметр СНП 150мм., наружный диаметр внутреннего ограничительного кольца 120мм. и внутренний диаметр внутреннего ограничительного кольца 100мм., толщиной 3,2мм., для условного давления 1,6МПа.

Так же СПИРАЛЬНО-НАВИТЫЕ ПРОКЛАДКИ изготавливаем в Москве ПО СТАНДАРТАМ: ОСТ 26.260.454-99, ГОСТ Р 52376-2005,ASME B 16.20, ASME B16.5, ASME B16.47 SERIES B

Узнать точную цену данной продукции, а также стоимость доставки со склада в Москве можно, отправив ЗАЯВКУ.


Спирально навитые прокладки СНП в Москве - фото и прайс с ценами

Наименование товараСтандарт типы прокладки (ГОСТ)Условное давлениеУсловный проход, ДуЦена

Спирально-навитые прокладки тип Д СНП-Д-1-1-65-6,3-У

СНП тип Д

ГОСТ Р 52376-2005 1,0 - 6,3 65 1 руб. Цена по запросу.
Спирально-навитые прокладки тип Д СНП-Д-1-1-65-40-У


ГОСТ Р 52376-2005 10,0 - 40 65 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Д СНП-Д-1-1-80-6,3-У


ГОСТ Р 52376-2005 1,0 - 6,3 80 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Д СНП-Д-1-1-80-40-У


ГОСТ Р 52376-2005 10,0 - 40 80 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Д СНП-Д-1-1-100-6,3-У


ГОСТ Р 52376-2005 1,0 - 6,3 100 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Д СНП-Д-1-1-100-16-У


ГОСТ Р 52376-2005 10,0 - 16 100 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Д СНП-Д-1-1-100-40-У


ГОСТ Р 52376-2005 25,0 - 40 100 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Д СНП-Д-1-1-125-6,3-У


ГОСТ Р 52376-2005 1,0 - 6,3 125 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Д СНП-Д-1-1-125-40-У


ГОСТ Р 52376-2005 10,0 - 16,0; 40,0 - 25 125 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Д СНП-Д-1-1-150-6,3-У


ГОСТ Р 52376-2005 1,0 - 6,3 150 1 руб. Цена по запросу.

Прокладка тип В СНП-В-2-3-300-100


ГОСТ Р 52376-2005 Ру 100 кгс/см2 300 1 руб. Цена по запросу.

Прокладка тип В СНП-В-2-3-225-25


ГОСТ Р 52376-2005 Ру 25 кгс/см2 225 1 руб. Цена по запросу.

Прокладка тип В СНП-В-2-3-225-16


ГОСТ Р 52376-2005 Ру 16 кгс/см2 225 1 руб. Цена по запросу.

Прокладка тип В СНП-В-2-3-225-10


ГОСТ Р 52376-2005 Ру 10 кгс/см2 225 1 руб. Цена по запросу.

Прокладка тип В СНП-В-2-3-80-10


ГОСТ Р 52376-2005 Ру 10 кгс/см2 80 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Г СНП-Г-3-1037-1,6-3,2


ОСТ 26.260.454-99 Ру 16 кгс/см2 1000 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Г СНП-Г-3-1037-2,5-3,2


ОСТ 26.260.454-99 Ру 25 кгс/см2 1000 1 руб. Цена по запросу.

Спирально-навитые прокладки тип  Г СНП-Г-3-1037-4,0-3,2

ОСТ 26.260.454-99 Ру 40 кгс/см2 1000 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Г СНП-Г-3-1037-6,3-3,2

ОСТ 26.260.454-99 Ру 63 кгс/см2 1000 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Г СНП-Г-3-24-4,0-4,5

ОСТ 26.260.454-99 Ру 40 кгс/см2 10 1 руб. Цена по запросу.

Спирально-навитые прокладки тип Г СНП-Г-3-24-6,3-4,5

СНП тип Г

ОСТ 26.260.454-99 Ру 63 кгс/см2 10 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-40-6,3


ГОСТ Р 52376-2005 Ру 6, 3 кгс/см2 40 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-40-10

ГОСТ Р 52376-2005 Ру 10 кгс/см2 40 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-40-16

ГОСТ Р 52376-2005 Ру 16 кгс/см2 40 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-40-25

ГОСТ Р 52376-2005 Ру 25 кгс/см2 40 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-40-40

ГОСТ Р 52376-2005 Ру 40 кгс/см2 40 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-40-63

ГОСТ Р 52376-2005 Ру 63 кгс/см2 40 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-40-100

ГОСТ Р 52376-2005 Ру 100 кгс/см2 40 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-40-160

СНП тип А

ГОСТ Р 52376-2005 Ру 160 кгс/см2 40 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-400-63

ГОСТ Р 52376-2005 Ру 63 кгс/см2 400 1 руб. Цена по запросу.

Прокладка тип А СНП-А-4-5-400-100

ГОСТ Р 52376-2005 Ру 100 кгс/см2 400 1 руб. Цена по запросу

Узнать стоимость данной продукции можно, отправив ЗАЯВКУ.
